產品介紹

WD15-S30T是一個交流直接LED驅動IC，內部有4個步驟。它可以從整流的交流電壓下驅動幾個系列的led。它將提供很大的方便的設計，因為它需要少量的外部組件。WD15-S30T具有更高的LED電流驅動能力，其電流可以通過外部電阻進行可調。WD15-S30T將幫助工程師在LED照明領域生產能源效率、設計效率、成本效率等優秀產品。

一、LED驅動芯片 - WD15-S30T的特性：

led直接從交流線的驅動器

寬輸入范圍： 90VAC~305VAC

恒流驅動，內部有4個步長

可調驅動電流

與三氧化二氮調光兼容

包括噴射電流，以供應三交流電調光器的保持電流

包括外部MOSFET的柵極驅動器，外部MOSFET提供三調光器的鎖存電流

優良的三氯酸調光器兼容性，由于保持和鎖存電流

優秀的功率因數> 0.9

較低的總諧波失真<為15%

超溫保護

OTP模式可選擇：自動恢復或鎖存器

階段關閉模式可選擇：階段關閉激活或停用

EMI安全操作

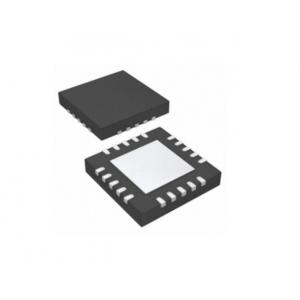

熱增強QFN 20針

二、LED驅動芯片 - WD15-S30T的應用：

交流直接LED燈的應用

下光

沖洗安裝燈

艙頂燈
