產品介紹

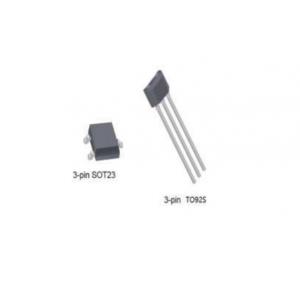

AH431是基于雙極半導體(Bipolar)工藝設計生產的霍爾效應傳感器開關芯片。器件內部集成了霍爾效應電路、電壓調節器、信號放大處理電路、施密特觸發器和一個開關控制的電流源電路組成。AH431內部補償特性使其靈敏度隨溫度升高略有升高，特別適合與常用的低成本磁鋼匹配。增強輸出驅動電路可以驅動較大的電流，降低器件內部功耗。AH431可以耐受60V高壓沖擊。以上特性大大提高了器件的可靠性，非常適合在汽車、工業電器和家電等產品中用作固態電子開關。提供TO92S直插封裝，貼片SOT23-3L封裝，且封裝都符合RoHS標準。

一、電流型兩線單極霍爾開關芯片 - AH431的特性：

電源供電范圍：3.8～60VDC
數字電流型輸出
工作點/釋放點：85/60Gs
磁特性溫度補償
ESD 性能可達：±6kV
工作溫度范圍：-40℃～125℃

二、電流型兩線單極霍爾開關芯片 - AH431的應用：

汽車轉速表、里程表

位置傳感器

接近開關

流量計

距離傳感器
