產品介紹

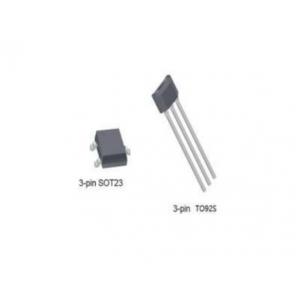

AH402F是一款耐高壓雙極霍爾開關芯片，采用高壓bipolar工藝制程。該芯片內部由電壓穩壓?jiǎn)卧?、霍爾電壓發生器、差分放大電路、溫度補償電路、集電極開路輸出電路組成。工作形式：輸入磁感應強度，輸出為數字電壓信號。該芯片具有可耐高電壓沖擊，具有極強的抗噪能力；適用于各種電子消費類、汽車和工業控制等領域。提供TO92S直插封裝，貼片SOT23-3L封裝，且封裝都符合RoHS標準。

一、耐高壓雙極鎖存霍爾芯片 - AH402F的特性：

集電極開路輸出
ESD 性能可達：±4kV
工作電壓：3.0V～60V
過壓保護能力：80V
可驅動電流較大： 30mA
輸出內置 10kΩ上拉電阻
工作溫度范圍：-40℃～150℃
電源引腳反向電壓保護

二、耐高壓雙極鎖存霍爾芯片 - AH402F的應用：

無刷直流電機換向

速度測量

計數

角位置檢測

接近檢測

適用于汽車和極端工業環境
