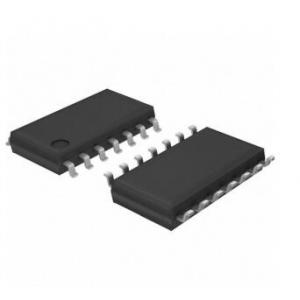

通用數模轉換芯片 - MS5620
Mouse over image to zoom
四通道 8 位電壓輸出
3V~5V 單電源工作
串行接口
高阻抗基準輸入
可編程 1 倍或 2 倍的輸出范圍
同時更新靈活
內部上電復位
低功耗
半緩沖輸出
產品介紹
MS5620是一款具有高阻抗緩沖基準輸入的四通道串行8位電壓輸出數模轉換器（DAC）。該DAC可以產生1倍或2倍于參考電壓對地的電壓輸出，而且保證是單調的。由于芯片工作在3V~5V的單電源電壓下，這就使它的使用變得很方便。片上嵌入的上電復位功能確保可重復的啟動條件。
數字控制是通過與CMOS工藝兼容的三線串行總線來實現的，易于和工業標準的微處理器或微控制器接口。11位命令字由8位數據位，2位DAC通道選擇位，1位范圍控制位組成。范圍控制位使DAC的電壓輸出范圍是1倍或2倍于對地的參考電壓。該DAC有兩級鎖存器，允許一組完整的數據寫入芯片之后由LDAC控制所有的DAC輸出同時更新。數字輸入帶有施密特觸發器，有一定的抗噪聲能力。
MS5620小尺寸封裝使得模擬功能的數字控制可以應用在對空間面積要求比較苛刻的場合，可以在-40℃-85℃溫度范圍內工作，而且不需要外部修調。
一、通用數模轉換芯片-MS5620的特性：
四通道 8 位電壓輸出
3V~5V 單電源工作
串行接口
高阻抗基準輸入
可編程 1 倍或 2 倍的輸出范圍
同時更新靈活
內部上電復位
低功耗
半緩沖輸出
二、通用數模轉換芯片-MS5620的應用：
可編程電壓源
數字控制放大器/衰減器
移動通信
自動測試裝置
過程監控
信號合成
ISweek 工采網的所有產品均來自于原始生產廠商直接供貨，非第三方轉售。
